第3部分：翼形試樣測定撕破強度 （單舌法）
4原理
在矩形試樣中，切開兩條平行切口，形成舌形試樣。將舌形試樣夾入拉伸試驗儀的一個夾鉗中，試樣的其余部分對稱地夾入另一個夾鉗，保持兩個切口線的順直平行(見圖3)。在切口方向施加拉力模擬兩個平行撕破強力。記錄直至撕裂到規定長度的撕破強力，并根據自動繪圖裝置繪出的曲線上的峰值或通過自動電子裝置計算出撕破強力。
5取樣
按產品標準的規定，或按有關方面的協議取樣。
在沒有上述要求的情況下，參見附錄A給出的一個適宜的取樣示例。
從樣品上裁取試樣的一個示例參見附錄B。注意應避開折皺處、布邊及織物上無代表性的區域。
6儀器
6.1試驗儀的計量
6.2等速伸長(CRE)試驗儀
等速伸長(CRE)試駿儀應滿足下列技術要求:
a)拉伸速度可控制在(100±10)mm/min范圍內；
b)隔距長度可設定為(100±1)mm;
c)能夠記承撕破過程中的撕破強力;
d)在使用條件下，在儀器使用范圃內的任何一點顯示或記錄最大撕破強力的誤差不得超過士1%，顯示或記錄的夾鉗間距誤差不得超過±1mm。
e)若強力和伸長記錄是通過數據采集芯片和軟件獲得的，則數據采集的頻率至少應為8次/s。若使用二級拉伸試驗儀，需在報告中注明。
6.3夾持裝置
儀器兩只夾鉗的中心點應在拉伸直線內，夾鉗端線應與拉伸直線成直角，夾持面應在同一平面內夾鉗應保證既能夾持住試樣而不使其滑移，又不會割破或損壞試樣。
夾鉗有效寬度更適宜采用200mm，但不應小于測試試樣的寬度。
6.4裁樣裝置

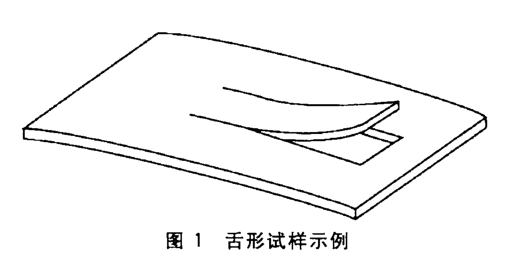

所用裝置最好是裁樣器或樣板，能裁取如圖1所示的試樣。
7調濕和試驗用大氣
預調濕、調濕和試驗用大氣按ISO139執行。
8試樣的制備
8.1總則
每塊實驗室樣品裁取兩組試樣，一組為經向，另一組為緯向。
注：機織物外的樣品采用相應的名稱來表示方向，例如縱向和橫向。
每組試樣應至少有五塊試樣或按協議更多一些。按第5章及附錄B的規定，每兩塊試樣不能含有相同長度方向或?qū)挾确较虻募喚€。不能在距布邊150mm內取樣。
8.2試樣尺寸

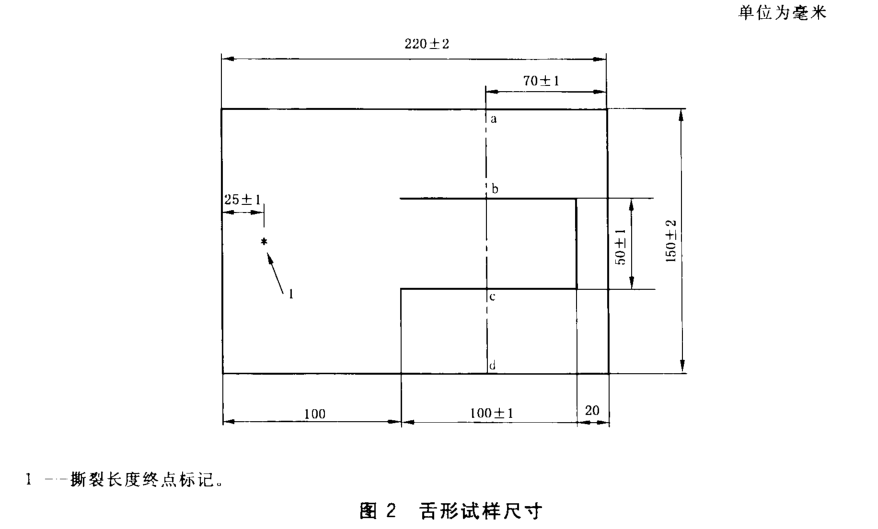

根據圖2標明的尺寸和形狀裁取試樣，在每塊試樣的兩邊標記直線abcd。在條樣中間距未切割端(25±1)mm處標出撕裂終點。
8.3試樣裁取
對機織物，每個試樣平行于織物的經向或緯向作為長邊裁取。試樣長邊平行于經向的試樣稱為“緯向”撕裂試樣，試樣長邊平行于緯向的試樣稱為“經向”撕裂試樣(見3.3和附錄B)。
9步驟
9.1隔距長度設置
將拉伸試驗儀的隔距長度設定為100mm。
9.2拉伸速率設置
將拉伸試驗儀的拉伸速率設定為100mm/min。
9.3安裝試樣

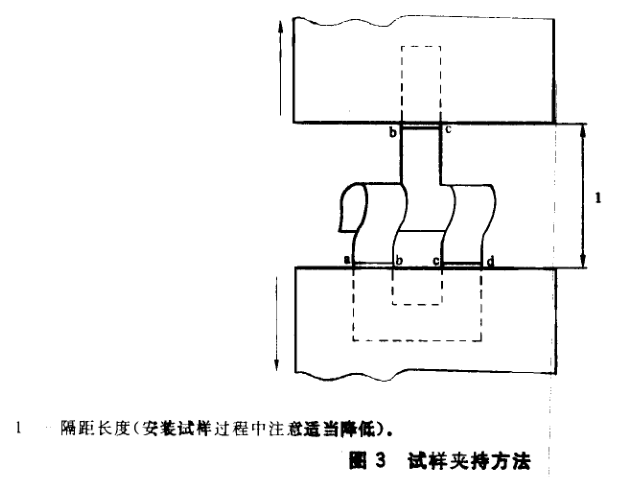

將試樣的舌形部分夾在固定夾鉗的中心且對稱，使直線bc剛好可見，如圖3所示。將試樣的兩條腿對稱地夾入儀器的移動夾鉗中，使直線ab和cd剛好可見，并使試樣的兩條腿平行于撕力方向。注意保證每條舌形被固定于夾鉗中能使撕裂開始時是平行于撕力所施的方向。試驗不用預加張力。
9.4操作
開動儀器，使試樣持續撕破至試樣的終點標記處。
記錄撕破強力(N)，如果想要得到試樣的撕裂軌跡，可用記錄儀或電子記錄裝置(6.2)記錄每個試樣在每一織物方向的撕破長度和撕破曲線。
如果峰值是出自高密織物，那么這些峰值應該由人工取數，記錄紙的走紙速率與拉伸速率的比值應設定為2:1
觀察撕破是否是沿所施加力的方向進行以及是否有紗線從織物中滑移而不是被撕裂。滿足以下條件的試驗為有效試驗：
a)紗線未從織物中滑移；
b)試樣未從夾鉗中滑移；
c)撕裂完全且撕裂是沿著施力方向進行的。
不滿足以上條件的試驗結果應剔除。
如果五個試樣中有三個或三個以上試樣的試驗結果被剔除，則可認為此方法不適用于該樣品。
如果協議增加試樣，則最好加倍試樣數量，同時亦應協議試驗結果的報告方式。
如果撕裂不是沿著切口方向進行的或紗線從試樣中被拉出而不是被撕裂，則描述織物并未在施力方向上被撕裂。
10結果的計算和表示
指定兩種計算方法：人工計算和電子方式計算。兩種方法也許不會得到相同的計算結果，不同方法得到的試驗結果不具有可比性
10.1從記錄紙記錄的強力伸長曲線上人工計算撕破強力
附錄C給出了計算實例
10.1.1分割峰值曲線，從第一峰開始至最后峰結束等分成四個區域(參見附錄C)。第一區域舍去不用，其余三個區域每個區域選擇并標出兩個最高峰和兩個最低峰。用于計算的峰值兩端的上升力值和下降力值至少為前一個峰下降值或后一個峰上升值的10%。
10.1.2根據10.1.1標記的峰值計算每個試樣12個峰值的算術平均值，單位為牛頓(N)。
注：人工計算只能取有限數目的峰值進行計算以節約時間，建議使用電子方式對所有峰值進行計算。
10.1.3根據每個試樣峰值的算術平均值(見10.1.2)計算同方向試樣撕破強力的總的算術平均值，單位為牛頓(N)，保留兩位有效數字。
10.1.4如果需要，計算變異系數，精確至0.1%；并用試樣平均值計算95%置信區間(N)，保留兩位有效數字，平均值的計算依照10.1.2。
10.1.5如果需要，計算每塊試樣6個最大峰值的平均值，單位為牛頓(N)。
10.1.6如果需娶，記錄每塊試樣的最大和最小峰值(極差)。
10.2用電子裝置計算
附錄C給出了計算實例。
10.2.1將第一個峰和最后一個峰之間等分成四個區域(參見附錄C)，舍去第-個區域，記錄余下三個區域內的所有峰值。用于計算的峰值兩端的上升力值和下降力值至少為前一個峰下降值或后一個峰上升值的10%。
10.2.2用按10.2.1記錄的所有峰值計算試樣撕破強力的算術平均值。
10.2.3以每個試樣的平均值(見10.2.2)計算出所有同方向的試樣撕破強力的總的算術平均值，單位為牛頓(N)，保留兩位有效數字。
10.2.4如果需要，計算變異系數，精確至0.1%；并用試樣平均值計算9%置信區間(N)，保留兩位有保留兩位有效數字，平均值的計算依照10.2.2。
11試驗報告
試驗報告應包括以下內容。
11.1一般資料
a)GB/T3917的本部分的編號及試驗日期;
b)樣品規格,如果需要可說明取樣程序;
c)試樣數量,剔除試驗結果數及剔除原因;
d)異常撕裂情況;
e)人工(見10.1)或電子裝置(見10.2)計算的平均值;
f)任何偏離本部分的細節。
11.2試驗結果
a)經向和緯向撕破強力的總的
平均值,單位為牛頓(N)。如果只有三個或四個試樣是正常撕破的,應另外分別注明每個試樣的試驗結果；
b)如需要,給出變異系數(%);
c)如需要,給出95%置信區間,單位為牛頓(N);
d)手工計箅(見10.1)時,根據需要,給出每塊試樣最大峰值的平均值(見10.1.5),單位為牛頓(N);
e)手工計算(見10.1)時,可根據需要,給出每塊試樣的最小和最大峰值(見10.1.6),單位為牛頓(N)。
